Q11 PRO и Q22 PRO: къде е Type 2? Автомобилна букса, вход за адаптери и адаптер за зарядна станция
Jan PrószyńskiНаскоро ни писа клиент, който беше получил зарядното устройство Q22 PRO и беше убеден, че е получил грешен модел: „трябваше да е Type 2, а не е“. Зарядното беше изправно. Проблемът беше, че Q PRO има два края, които изглеждат съвсем различно, и е лесно да объркате кой кой е. Щом се е случило на един човек, вероятно ще се случи и на други, затова обясняваме всичко веднъж завинаги.
W накратко: „Type 2“ в името на зарядното устройство означава щепсела, който включвате в автомобила. Той е в края на дългия кабел, след кутията с дисплея. Другият край, откъм захранването, има Quick-Connect конектор за сменяеми адаптери и умишлено не е Type 2. Към него свързвате адаптера, подходящ за контакта: промишлен CEE 32A или стандартен домашен 230 V. Ако искате да се свържете към публична зарядна станция без кабел, ще ви трябва отделен адаптер Type 2 за AC станция.

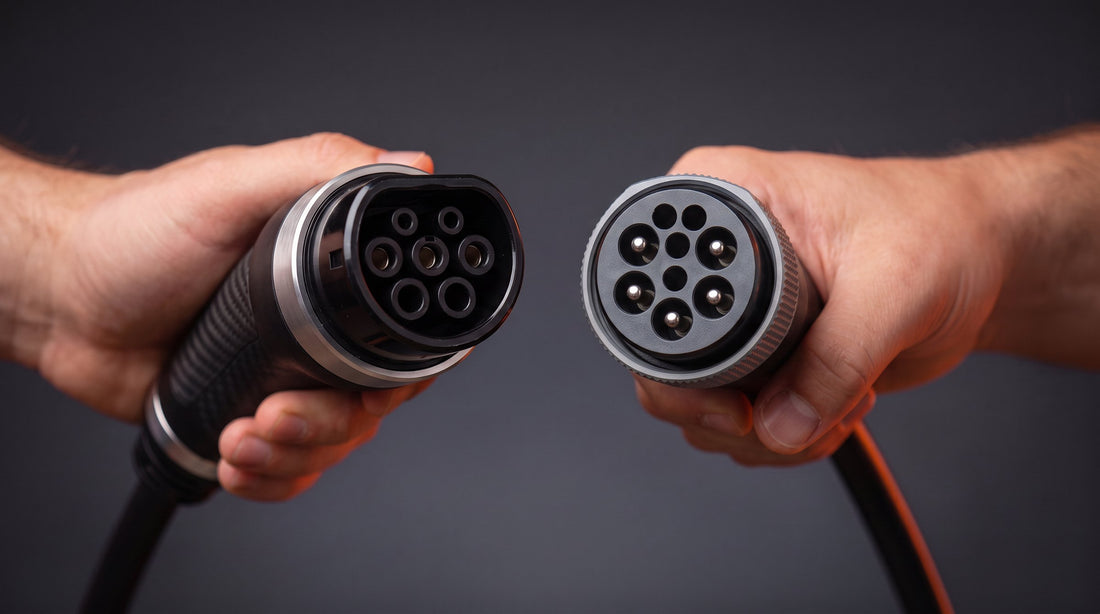

Отляво е щепселът Type 2, който включваме в автомобила. Отдясно е Quick Connect адаптерът на Ampere Point Q PRO.
Двата края на зарядното устройство: кой кой е
Всяко преносимо зарядно устройство се състои от три части: щепсел за автомобила, кутия за управление (при нас с дисплей, Wi-Fi и защити) и захранващ кабел, завършващ с щепсел за контакт.
W моделите Q PRO този последен елемент е сменяем.
| Край | Какво има там | Къде се свързва |
|---|---|---|
| Страна на автомобила | Щепсел Type 2 на кабел с дължина 7,5 m | Към зарядния контакт на автомобила |
| Захранваща страна | Quick-Connect съединител за сменяеми адаптери Q PRO | Към адаптера, а адаптерът към контакта или станцията |
Ако гледате съединител, който не прилича на нищо познато от зарядна станция, най-вероятно държите в ръка вход за адаптери, а не щепсел за автомобила. Щепселът Type 2 е от другата страна на кутията за управление.
W това видео ще видите как работи:
Защо са нужни сменяеми адаптери
W стандартните модели Q11 и Q22 захранващият кабел завършва с фиксиран червен промишлен щепсел CEE. Ако на съответното място няма такъв контакт, няма да можете да заредите автомобила. W версиите PRO сменяте захранващия щепсел за няколко секунди и без инструменти (щракнете, завъртете, заключете), в зависимост от това, с което разполагате:
- в гаража с трифазен контакт: адаптер червен CEE 32A (пълни 22 kW при Q22 PRO),
- в семейството, на вилата, в хотела: адаптер за обикновен контакт 230 V,
- на обществена станция без прикрепен кабел: адаптер Type 2 за AC станция (закупува се отделно).
Адаптерите Q PRO не са обикновени преходници. Зарядното разпознава кой адаптер е свързан и автоматично настройва зарядния ток според него (от обикновен контакт — до около 3,7 kW), а сензорът в адаптера следи температурата на конектора. Не е нужно да променяте нищо в приложението, за да зареждате безопасно от домашен контакт.
Какво има в комплекта
| Модел | Мощност | Адаптери в комплекта |
|---|---|---|
| Q22 PRO | до 22 kW (3 × 32 A) | червен CEE 32A, домашен контакт 230 V |
| Q11 PRO | до 11 kW (3 × 16 A) | червен CEE 16A, домашен контакт 230 V |
Адаптерът Type 2 за обществени станции не е включен в нито един от комплектите. Останалите адаптери, включително сините CEE за къмпинг контакти, ще намерите в колекцията от адаптери Q PRO.
Адаптер Type 2 за станция: кога ви е необходим
Много обществени AC станции (при търговски центрове, офис сгради и паркинги) имат само гнездо Type 2, без прикрепен кабел. Обикновено тогава трябва да носите отделен кабел Mode 3. С Q PRO е достатъчно да:
- свържете адаптера Type 2 към входа на зарядното,
- включите адаптера в гнездото на станцията,
- включите щепсела Type 2 на зарядното в автомобила.
Така имате Type 2 в двата края: от едната страна към станцията (чрез адаптер), а от другата към автомобила. Мощността на зареждане зависи от най-слабото звено: станцията, бордовото зарядно на автомобила и модела Q PRO. Ако зареждате само у дома, този адаптер не ви е необходим.
Как бързо да проверите дали всичко е наред
- Намерете края на кабела с кръгъл щепсел със скосена горна част и седем отвора за контакти. Това е Type 2 и се включва в автомобила.
- Свържете другия край, с конектор Quick-Connect, към един от адаптерите в комплекта.
- Включете адаптера в контакта. Зарядното автоматично ще настрои зарядния ток според свързания адаптер.
Всички зарядни от сериите Q и Q PRO имат щепсел Type 2 откъм автомобила, тоест европейския стандарт. Подходящи са за всеки електромобил и plug-in хибрид с гнездо Type 2. Пълно сравнение на моделите ще намерите в статията Q11, Q11 PRO, Q22 czy Q22 PRO?, а за адаптерите за пътуване пишем в статията W кои адаптери да си набавите.
